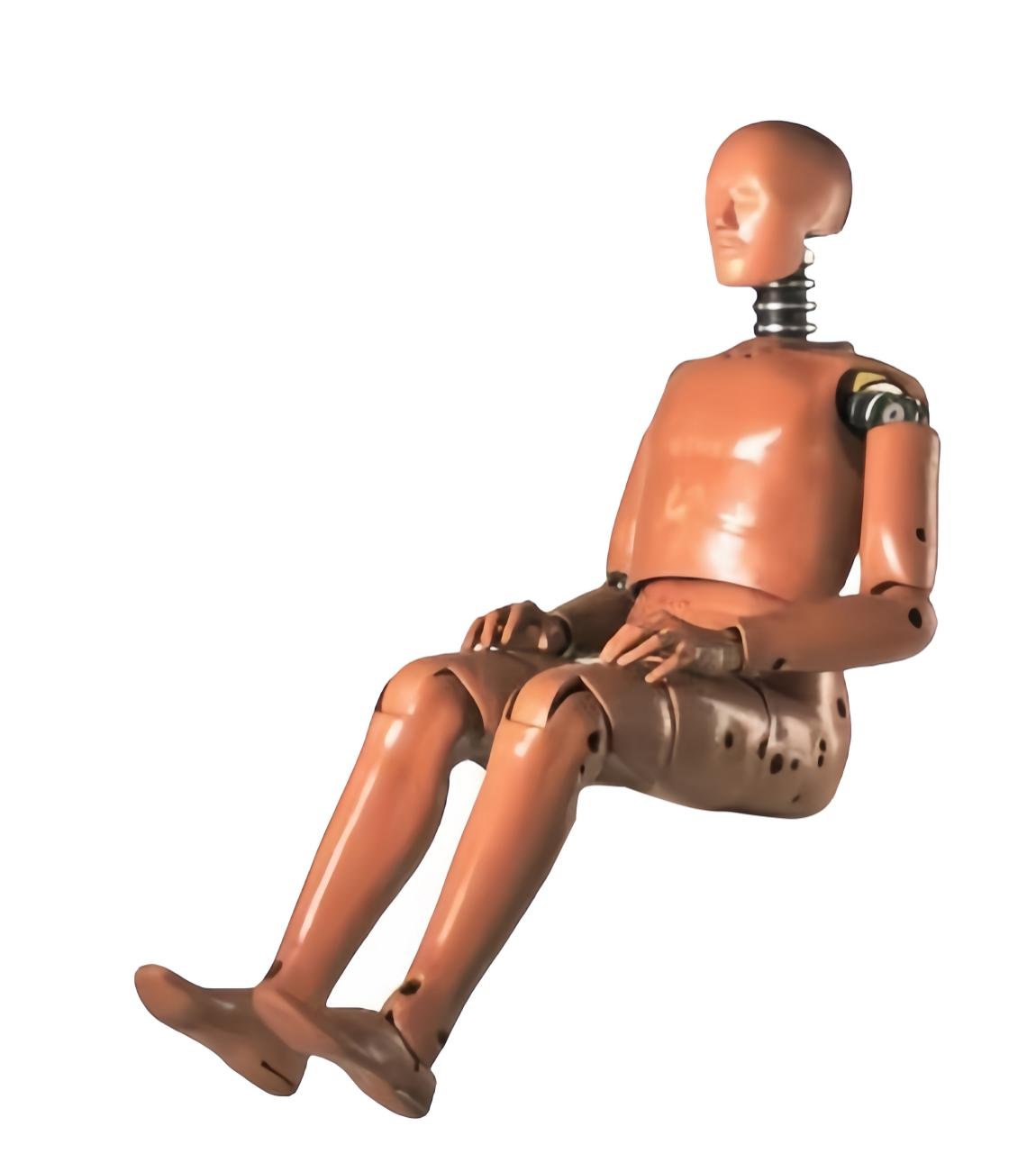

Hybrid III系列假人涵蓋了小型成年女性(5%)、中等體型成年男性(50%)和大型成年男性(95%)等。混三50百分位假人滿足法規JJF 1230-2009《汽車正面碰撞試驗用人形試驗裝置校準規范》。
50百分位配重假人部件重量
部件名稱 | 重量/Kg | 誤差/Kg |
頭部 | 4.54 | ±0.05 |
頸部 | 1.54 | ±0.05 |
帶有胸部皮膚的上軀干組件（包括從頸部支架下部分到脊骨箱的底部） | 17.19 | ±0.36 |
下軀干組件（包括股骨和下腰椎轉接板） | 23.04 | ±0.36 |
大腿組件，左側 | 5.99 | ±0.09 |
大腿組件，右側 | 5.99 | ±0.09 |
小腿組件，左側（包括腳） | 5.44 | ±0.14 |
小腿組件，右側（包括腳） | 5.44 | ±0.14 |
上臂組件，左側 | 2.00 | ±0.1 |
上臂組件，右側 | 2.00 | ±0.1 |
下臂組件/手部組件，左側 | 2.27 | ±0.09 |
下臂組件/手部組件，右側 | 2.27 | ±0.09 |
整個假人重量 | 77.65 | ±1.18 |
50百分位假人尺寸表
位置名稱 | 尺寸 | 位置名稱 | 尺寸 |
坐姿高度 | 883.9±5.1 | 腳底到坐平面高度 | 442.0±12.7 |
肩關節離坐平面高度 | 513.1±7.6 | 膝關節樞紐到地板的高度 | 492.8±7.6 |
H點離坐平面高度 | 86.4±2.5 | 胸部厚度（不穿衣服） | 221.0±7.6 |
H點到背平面距離 | 137.2±2.5 | 足部長度 | 259.1±7.6 |
肩關節樞軸點到背平面距離 | 88.9±5.1 | 腳寬 | 99.1±7.6 |
大腿厚度 | 147.3±7.6 | 肩寬 | 429.3±7.6 |
肘背到腕關節樞軸點距離 | 297.2±7.6 | 臀寬 | 363.2±7.6 |
頭后側到背平面距離 | 43.2±2.5 | 胸圍 | 985.5±15.2 |
肩部到肘部距離 | 337.8±7.6 | 腰圍 | 850.9±15.2 |
肘部下側到坐平面距離 | 200.7±10.2 | 胸圍平面到坐平面距離 | 431.8±2.5 |
膝蓋前端到背平面距離 | 591.8±12.7 | 腰圍平面到坐平面距離 | 228.6±2.5 |
