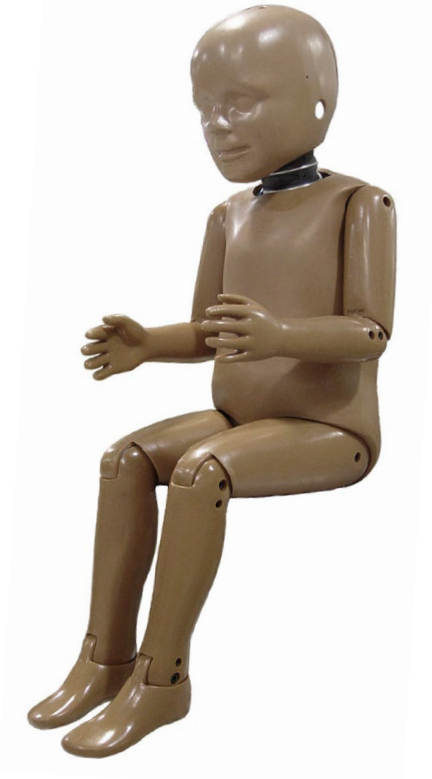

Hybrid III系列假人涵蓋了不同年齡段和體型，包括三歲、六歲和十歲的兒童假人，以及小型成年女性(5%)、中等體型成年男性(50%)和大型成年男性(95%)等。值得一提的是，Hybrid IIl兒童假人正是基于 Hybrid IIl 50百分位假人進行縮放而得到的。
H3 假人各部分質量分布
H3 假人各部分質量分布
部件名稱 | 質量(千克) |
頭部 | 2.72±0.05 |
頸部 | 0.79±0.05 |
軀干(含衣服) | 7±0.18 |
左上臂 | 0.44±0.05 |
右上臂 | 0.44±0.05 |
左下臂和手 | 0.46±0.05 |
右下臂和手 | 0.46±0.05 |
左大腿 | 1.01±0.07 |
右大腿 | 1.01±0.07 |
左小腿和腳 | 0.61±0.05 |
右小腿和腳 | 0.61±0.05 |
左腳 | 0.31±0.05 |
右腳 | 0.31±0.05 |
總計 | 16.16±0.77 |
H3 假人主要尺寸示意圖
部件名稱 | 尺寸 | 部件名稱 | 尺寸 |
整體坐姿高度 | 546.1±7.62 | 穿衣服后胸部的厚度 | 146.05±7.62 |
肩關節到坐平面高度 | 314.96±7.62 | 足部長度 | 142.75±7.62 |
H點到坐平面高度 | 39.37±5.08 | 身高 | 944.88±12.7 |
H點到背平面距離 | 61.98±5.08 | 膝部前端到背平面距離 | 256.54±5.08 |
肩關節到背平面距離 | 66.54±5.08 | 頭寬 | 135.89±7.62 |
大腿厚度 | 86.11±5.08 | 頭厚度 | 175.01±7.62 |
腕關節到肘部后側距離 | 255.02±7.62 | 臀部寬度 | 208.28±7.62 |
頭骨后側到背平面距離 | 53.34±5.08 | 肩部寬度 | 244.09±7.62 |
肩部到肘部距離 | 193.04±7.62 | 足部寬度 | 58.67±8.08 |
肘部下側到坐平面高度 | 141.22±7.62 | 頭部周長 | 508±7.62 |
膝部前端到背平面距離 | 274.35±7.62 | 穿衣服后胸部周長 | 539.75±12.7 |
腳底到坐平面高度 | 226.06±7.62 | 腰圍 | 539.75±12.7 |
膝部轉軸到地板高度 | 249.17±7.62 | 胸圍平面到坐平面距離 | 254±5.08 |
小腿后側到背平面高度 | 225.55±7.62 | 腰圍平面到坐平面距離 | 165.1±5.08 |
