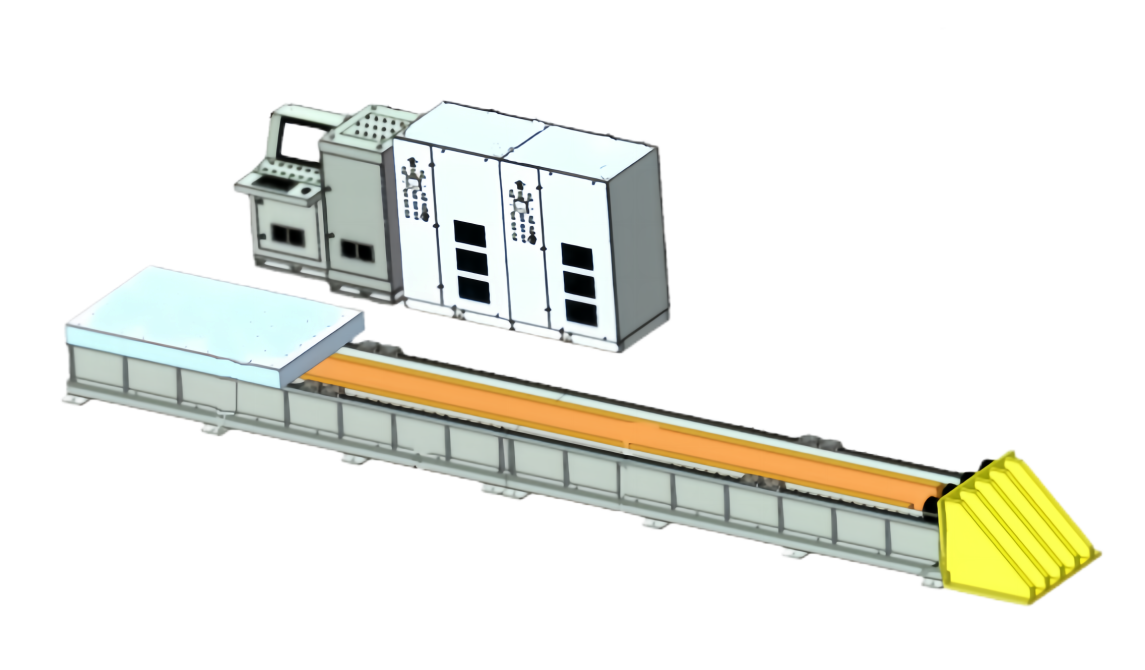

電磁碰撞臺車采用電磁力驅動技術路線，具有載荷連續可調、任意試驗波形精確可控、占地面積小、維護成本低、智能化水平高的特點。
可廣泛應用于動力電池碰撞模擬試驗、汽車安全帶總成或約束系統動態試驗、汽車座椅/兒童座椅、航空器、船艦等動態試驗、車載器件滑車試驗、車門組件動態試驗、汽車正面碰撞滑車等效試驗等?？蓾M足各種預置波形和測試指標，可自由調整運動曲線，預制動試險，可根據測試需求任意設定加速曲線，試驗加速度曲線平滑順暢。
序號 | 參數名稱 | 指標 | 備注 |
1 | 最大推力 | 150kN~3MN范圍內可選 | 可根據客戶需求配置 |
2 | 最大載荷 | 3000kg（可任意調整） | 根據最大推力和所需加速度曲線確定最大載荷。此處僅給出加速度30g、最大推力900kN時的載荷 |
3 | 有效行程 | ≥ 1m | 可根據客戶需求配置更大行程 |
4 | 最大速度 | ≥ 80km/h | 可根據客戶需求配置更高速度 |
5 | 最大加速度 | ≥ 30g | 具體根據試驗工況而定，由系統最大推力和載荷重量決定 |
6 | 加速度峰均比 | 1.05 | 實測加速度與給定加速度誤差不大于5% |
7 | 加速度波形可重復性 | ± 0.2g | |
8 | 末速度誤差 | ± 0.5km/h | |
9 | 輸出波形 | 梯形波、三角波、正弦波、矩形波、其他任意波形 | 可根據測試需求任意設定加速曲線 |
10 | 兩次測試間隔 | ≤ 30s | 不含被試設備準備時間 |
11 | 設備尺寸 | 根據不同配置，軌道長度范圍3m~10m，電氣設備長度范圍4m~10m，電氣設備高度×寬度：2m×1.2m | |
12 | 單次試驗能耗 | ＜ 0.2 kWh | 具體根據試驗工況而定 |
13 | 電源要求 | 3相380V電源、220V交流電源 | |
